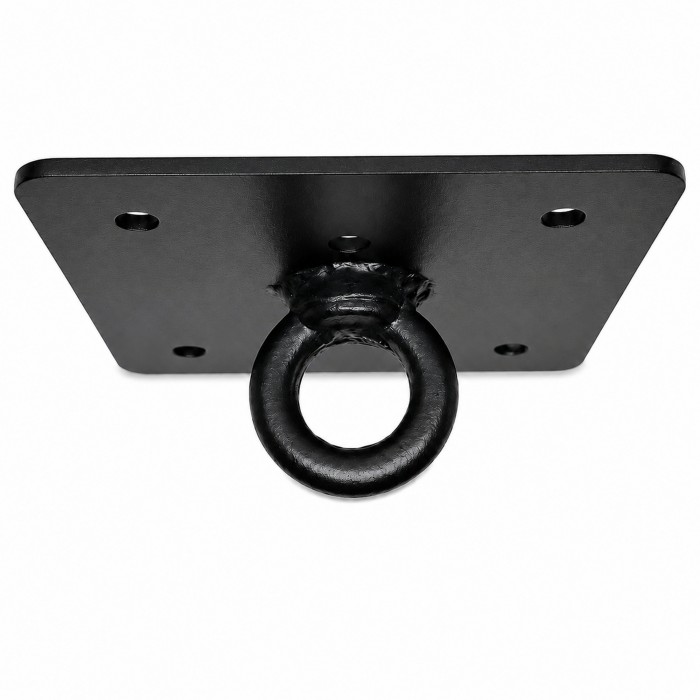

Кріплення для боксерського мішка Kumm 150×150 мм SF0000014441 — посилене сталеве кріплення власного виробництва Kumm для підвішування боксерських мішків, груш та іншого спортивного обладнання. Збільшена пластина розміром 150×150 мм має шість точок фіксації та підходить для встановлення на стелю, стіну, несучу балку або іншу міцну плоску основу з використанням відповідних монтажних елементів.

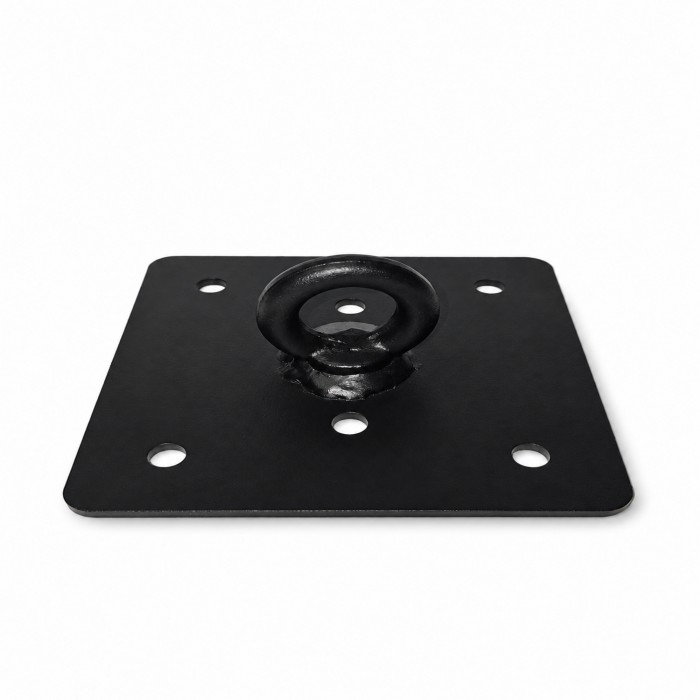

Основа виготовлена з конструкційної сталі товщиною 4 мм. Пластина розміром 150×150 мм має шість монтажних отворів діаметром 10,5–10,7 мм. Для монтажу можуть використовуватися анкери із зовнішнім діаметром корпусу 10 мм і різьбою М8 або інші кріпильні елементи, що відповідають матеріалу основи та розрахунковому навантаженню.
Шість рознесених по площі пластини точок фіксації дозволяють передавати навантаження на більшу ділянку основи. Порівняно з компактною моделлю 100×100 мм ця версія має більшу монтажну площу та більше точок кріплення, що особливо корисно для важчих боксерських мішків.
Посилений силовий вузол
Центральним силовим елементом є сталевий оцинкований рим-болт М12×1,75. Під час виготовлення різьбова частина рим-болта вкорочується та встановлюється у сталеву пластину.
З'єднання проварюється з двох сторін: з монтажного боку силовий елемент проварюється всередині пластини практично врівень з її поверхнею, а із зовнішнього боку додатково обварюється по основі рим-болта. Така конструкція створює жорсткий силовий вузол та забезпечує надійну передачу навантаження на сталеву пластину.
Кріплення має чорне матове порошкове покриття. Рим-болт перед фарбуванням має цинкове покриття, яке забезпечує додатковий захист металу в місцях можливого поступового стирання порошкового покриття.
Робоче навантаження та вага боксерського мішка
Робоче навантаження металевого кріплення — до 340 кг при статичному осьовому навантаженні.
Під час тренування боксерський мішок створює не лише статичне навантаження власною вагою. Удари, розгойдування та вібрація створюють додаткові динамічні навантаження на кріплення, карабін, підвіс, монтажні елементи та основу.
Тому для моделі Kumm 150×150 мм рекомендована вага боксерського мішка — до 75 кг. Шість монтажних точок та збільшена площа пластини роблять цю модель оптимальним вибором для мішків середньої та великої ваги.
Важливо! Робоче навантаження 340 кг стосується самого металевого кріплення при статичному осьовому навантаженні. Фактична надійність усієї встановленої системи залежить від несучої здатності стелі, стіни, балки або іншої основи, правильно підібраних анкерів, болтів, саморізів чи інших монтажних елементів, а також від якості їх встановлення.
Де можна встановлювати кріплення
Залежно від способу використання та правильно підібраних монтажних елементів модель можна встановлювати:
- на бетонну або залізобетонну стелю;
- на міцну стіну;
- на дерев'яну несучу балку;
- на металеву конструкцію;
- на іншу міцну основу, придатну для відповідного навантаження;
- на підлогу для груш на розтяжках та іншого обладнання, що створює тягове навантаження.
Через правильно підібраний карабін кріплення можна використовувати з ланцюговими, текстильними та іншими відповідними типами підвісу боксерських мішків.
Монтажні елементи підбираються окремо
Анкери, болти, дюбелі, саморізи та карабін не входять до базової комплектації. Це дозволяє підібрати монтажні елементи відповідно до конкретної основи — бетону, залізобетону, деревини, металу або іншого матеріалу.
Перед встановленням обов'язково прочитайте вкладку «Інструкція з монтажу». У ній детально описано принцип розрахунку навантаження, вимоги до монтажних елементів та особливості встановлення на різні типи основ.
Комплектація
- кріплення Kumm 150×150 мм — 1 шт.
Монтажні елементи та карабін до базової комплектації не входять.
Переглянути та підібрати відповідні боксерські мішки можна в каталозі Stok.top.
Бренд:
Kumm
Тип:
Кріплення для боксерського мішка
Тип встановлення:
Стельове, настінне
Розмір пластини:
150×150 мм
Товщина пластини:
4 мм
Матеріал:
Конструкційна сталь
Кількість монтажних отворів:
6
Діаметр монтажних отворів:
10,5–10,7 мм
Розмір монтажного кріплення:
М8
Центральний силовий елемент:
Рим-болт М12×1,75
Робоче навантаження кріплення:
До 340 кг
Рекомендована вага боксерського мішка:
До 75 кг
Покриття:
Порошкове
Колір:
Чорний матовий
Вага:
870 г
Країна виробництва:
Україна
Виробник:
Kumm
Гарантія:
12 місяців
Кріплення до основи:
Не входить до комплекту
Карабін:
Не входить до комплекту
Комплектація:
Кріплення — 1 шт
Відгуки
Немає відгуків про товар Кріплення для боксерського мішка Kumm 150×150 мм, стельове та настінне | Чорне SF0000014441
Бажаєте дізнатися більше? Задайте питання про товар
Інструкція з монтажу кріплення Kumm 150×150 мм
Модель Kumm 150×150 мм має шість монтажних отворів діаметром 10,5–10,7 мм. Для встановлення можуть використовуватися анкери із зовнішнім діаметром корпусу 10 мм і різьбою М8 або інші кріпильні елементи, що відповідають матеріалу основи та розрахунковому навантаженню. Кріплення рекомендоване для боксерських мішків вагою до 75 кг.
Робоче навантаження самого металевого кріплення — до 340 кг при статичному осьовому навантаженні.
Надійність усієї встановленої системи залежить не тільки від металевого кріплення, а й від:
- матеріалу та стану стелі, стіни, балки або іншої основи;
- типу анкерів, болтів, дюбелів або саморізів;
- допустимого навантаження монтажних елементів у конкретному матеріалі;
- глибини та якості встановлення;
- відстані від краю основи;
- напрямку навантаження;
- правильності виконання монтажу.
Важливо! Виробник кріплення не може гарантувати несучу здатність стелі, стіни, балки або іншої основи, до якої встановлюється виріб.
Як розрахувати необхідний запас для боксерського мішка
Для вертикально підвішеного боксерського мішка Kumm рекомендує використовувати консервативний розрахунок монтажної системи.
Крок 1. Вага боксерського мішка × 2 — запас на удари, розгойдування та динамічне навантаження.
Крок 2. Отримане значення × 1,5 — додатковий монтажний запас на вібрацію, нерівномірність роботи точок фіксації та реальні умови експлуатації.
У спрощеному вигляді:
Вага боксерського мішка × 3 = рекомендоване розрахункове навантаження всієї системи монтажу.
Це спрощена консервативна рекомендація Kumm для підбору системи монтажу боксерського мішка. Вона не замінює професійний інженерний розрахунок несучої конструкції.
Приклад для боксерського мішка вагою 75 кг
75 кг × 2 = 150 кг.
150 кг × 1,5 = 225 кг.
Таким чином, для боксерського мішка вагою 75 кг рекомендується, щоб система «основа + монтажні елементи + кріплення» була підібрана з розрахунковим запасом не менше приблизно 225 кгс.
Розрахунок монтажних точок для моделі 150×150 мм
Під час встановлення необхідно використовувати всі 6 передбачених монтажних отворів.
Для додаткового запасу при спрощеному підборі монтажних елементів рекомендуємо виконувати розрахунок так, ніби навантаження сприймають лише п'ять із шести точок.
Для боксерського мішка вагою 75 кг:
225 кгс ÷ 5 = приблизно 45 кгс на одну розрахункову точку.
Тому кожний монтажний елемент рекомендується підбирати таким чином, щоб його допустиме робоче навантаження саме у вашому матеріалі основи становило не менше приблизно 45 кгс та мало додатковий запас.
При цьому встановлювати необхідно всі шість монтажних елементів.
Не орієнтуйтеся лише на міцність самого металевого анкера, болта або саморіза. Основним показником є допустиме навантаження конкретної кріпильної системи саме в тому матеріалі, в який вона встановлюється.
Монтаж у бетон та залізобетон
Для міцного бетону та залізобетону необхідно використовувати відповідні механічні або хімічні анкери.
- переконайтеся, що бетон міцний та не руйнується;
- не встановлюйте анкер у тріщину або пошкоджену ділянку;
- дотримуйтеся глибини свердління, рекомендованої виробником анкера;
- ретельно очистіть отвір від пилу;
- дотримуйтеся рекомендованих відстаней між анкерами та від краю конструкції;
- використовуйте всі шість монтажних отворів кріплення.
Монтаж у цеглу та кладочні матеріали
Тип монтажної системи необхідно підбирати відповідно до конкретного виду цегли або блока.
Не рекомендується встановлювати силове кріплення у слабкий, пошкоджений або такий, що кришиться, кладочний шов.
Для пустотілої цегли та блоків звичайний розпірний анкер для бетону може бути непридатним. Використовуйте спеціалізовані монтажні системи, призначені виробником саме для такого типу основи.
Монтаж на дерев'яну балку
Кріплення повинно встановлюватися безпосередньо в міцну несучу дерев'яну балку.
Не використовуйте як силову основу лише гіпсокартон, декоративну обшивку, тонку фанеру, OSB або інший листовий матеріал без надійної несучої конструкції за ним.
Для монтажу використовуйте відповідні конструкційні шурупи або наскрізне болтове з'єднання. Перед встановленням перевірте деревину на наявність тріщин, гнилі та інших пошкоджень.
Монтаж на металеву конструкцію
Для металевої балки або профілю може використовуватися наскрізне болтове з'єднання з гайками та шайбами або інший розрахований спосіб монтажу.
Перед свердлінням несучої металевої конструкції переконайтеся, що отвори не призведуть до неприпустимого послаблення самої конструкції.
Монтаж на стіну або підлогу
Кріплення можна використовувати для обладнання, що створює горизонтальне або похиле тягове навантаження, наприклад для окремих типів боксерських груш на розтяжках.
Формула «вага мішка × 3» призначена насамперед для вертикального підвішування боксерського мішка.
Для горизонтального, похилого або постійного тягового навантаження монтажні елементи необхідно підбирати окремо з урахуванням напрямку прикладеної сили.
Порядок перевірки після монтажу
- Перевірте затягування всіх монтажних елементів.
- Переконайтеся, що пластина щільно прилягає до основи та не має люфту.
- Перед тренуванням виконайте пробне статичне навантаження без ударів.
- Після перших тренувань повторно перевірте всі точки фіксації.
- Періодично перевіряйте стан основи, монтажних елементів, пластини, зварних швів, карабіна, ланцюгів та підвісів боксерського мішка.
При появі люфту, тріщин в основі, деформації монтажних елементів, пошкодження зварних швів або інших ознак несправності експлуатацію необхідно припинити до усунення причини.
Важливо пам'ятати
Рекомендована вага боксерського мішка для моделі Kumm 150×150 мм — до 75 кг.
Робоче навантаження металевого кріплення до 340 кг не означає, що до нього рекомендується підвішувати боксерський мішок вагою 340 кг.
Під час експлуатації необхідно враховувати динамічні удари, розгойдування, вібрацію, міцність карабіна, ланцюгів або текстильного підвісу, монтажних елементів та самої несучої основи.
Кріплення не призначене для страхування або підвішування людей, альпінізму та вантажопідіймальних робіт над людьми.
Гарантійні зобов'язання
На кріплення для боксерського мішка Kumm 150×150 мм SF0000014441 встановлюється гарантійний строк 12 місяців з дня отримання товару покупцем.
Гарантія поширюється на виробничі дефекти самого металевого кріплення, що виникли з вини виробника за умови правильного монтажу та експлуатації виробу відповідно до його призначення та інструкції.
Гарантія поширюється на:
- дефекти металевої пластини, що мають виробничий характер;
- порушення цілісності зварного з'єднання рим-болта з пластиною, якщо воно виникло внаслідок виробничого дефекту;
- інші виробничі дефекти конструкції, які перешкоджають нормальній та безпечній експлуатації кріплення.
Гарантія не поширюється на:
- пошкодження, спричинені неправильним монтажем;
- пошкодження або руйнування стелі, стіни, балки чи іншої основи;
- виривання, послаблення або пошкодження анкерів, болтів, дюбелів, саморізів та інших монтажних елементів;
- пошкодження, спричинені використанням монтажних елементів, які не відповідають матеріалу основи або необхідному навантаженню;
- пошкодження карабіна, ланцюгів, текстильного підвісу, кріплень самого боксерського мішка та інших елементів, що не входять до конструкції виробу;
- механічні пошкодження, що виникли внаслідок ударів по самому кріпленню, падіння, аварійного навантаження або іншого використання не за призначенням;
- самостійну зміну конструкції виробу, додаткове свердління, зварювання, різання або інше механічне втручання;
- природне стирання порошкового покриття в місцях контакту карабіна, ланцюга або іншого рухомого елемента з рим-болтом;
- корозійні або інші пошкодження, спричинені тривалим впливом агресивних хімічних речовин або неналежними умовами експлуатації.
Особливості гарантії при використанні з боксерським мішком
Для моделі Kumm 100×100 мм рекомендована вага боксерського мішка становить до 75 кг. Ця рекомендація враховує динамічні навантаження від ударів, розгойдування та вібрації.
Робоче навантаження самого металевого кріплення становить до 340 кг при статичному осьовому навантаженні. Цей показник не є допустимою вагою боксерського мішка та не визначає несучу здатність монтажних елементів або основи.
Надійність усієї системи визначається не тільки кріпленням Kumm. Покупець повинен правильно підібрати анкери, болти, саморізи або інші монтажні елементи відповідно до матеріалу та стану основи, а також забезпечити їх правильне встановлення.
Перед монтажем та початком експлуатації обов'язково ознайомтеся з вкладкою «Інструкція з монтажу».
Що робити у разі виявлення дефекту
Якщо протягом гарантійного строку виявлено можливий виробничий дефект:
- припиніть експлуатацію кріплення;
- зніміть навантаження з виробу;
- зверніться до продавця та повідомте про виявлений дефект;
- за необхідності надайте фотографії місця встановлення, самого кріплення та виявленого пошкодження;
- надайте виріб для огляду, якщо це необхідно для визначення причини пошкодження.
У разі підтвердження гарантійного випадку вимоги покупця розглядаються відповідно до чинного законодавства України та встановлених гарантійних зобов'язань виробника.
Гарантійні умови виробника не обмежують права споживача, передбачені чинним законодавством України.
